Tutorial per palette in linea - metodo Varesotto64

(Testo e fotografie di Giuseppe Di Benedetto alias Varesotto 64) Novembre 2013



Ciao a tutti,
voglio condividere con voi questo tutorial per creare le palette in linea, è da parecchio tempo che ci stò lavorando e fino adesso ho avuto dei risultati mediocri , le pieghe andavano bene ma esteticamente rimanevano dei segni troppo evidenti.....dopo tanti tentativi sono riuscito ad ottenere questo risultato che mi soddisfa molto.

Materiali e atrezzi che servono :

-una contenitore, ideale è il coperchio delle scatole degli artificiali che si comprano
-stucco da vetrai
-2 palette uguali originali MARTIN della misura che volete replicare
-acciaio liquido o colla eposidica
-2 piastrine spessore al max 1mm grandi poco più delle palette
-2 piastrine spessore 3 mm anche queste più grandi delle palette
-lamierino acciao inox da 8 decimi
-due pinze autobloccanti
-smerigliatrice o platorello o mola da banco
-cesoia da lattoniere
-un bulino
-una punta da trapano per acciaio inox
-pistola di colla a caldo

FASI DI LAVORAZIONE :

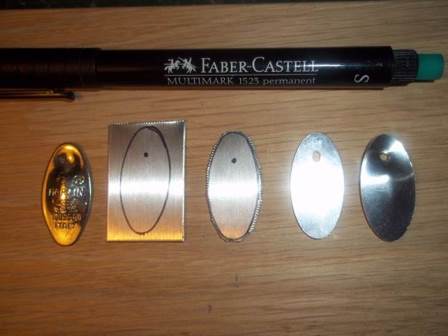

1) Con un pennarello indelebile segno il contorno della dima sul lamierino di acciaio, tante volte quanti sono le palette che dovrò andare a produrre, cercando di ottimizzare la superficie del mio pezzo di lamiera in acciaio inoix in modo da realizzare più palette possibili.

2) Evidenzio il futuro foro con il bulino,dando un colpo secco con il martello.

3) Aiutandomi con la cesoia taglio il lamierino seguendo i contorni del pennarello ma badando bene di rimanere leggermente abbondante (il segno del pennarello al termine dell'operazione di taglio si deve ancora vedere).

4) Ora con la smerigliatrice dove ho montato un disco per l'acciaio inox e che ho bloccato saldamente in morsa, rifinisco il lamierino andando a coincidere con il segno del pennarello e infine con l'aiuto del platorello tolgo la bava, rifinendo con cura tutto il perimetro della nostra futura esca.

5) Con il trapano dove ho montato la punta per l'acciaio inox faccio il foro e finalmente la nostra paletta è pronto per la piega.

per semplificare le lavorazioni le suddivido in fasi :

1 fase :

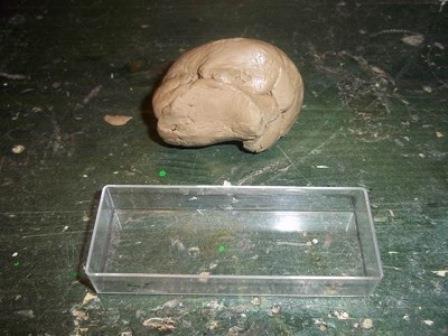

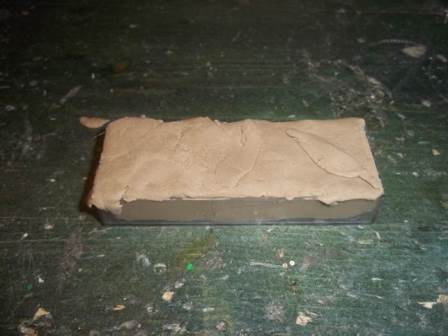

riempio il contenitore con dello stucco da vetraio

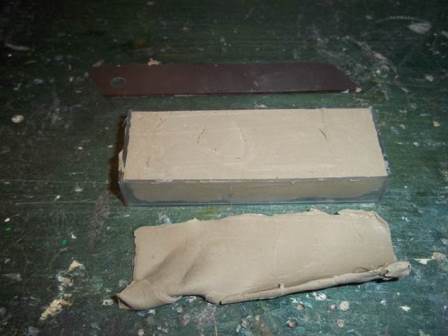

con la lama di un cuter rifilo lo stucco all'altezza del bordo

2 fase:creo i due stampi provisori

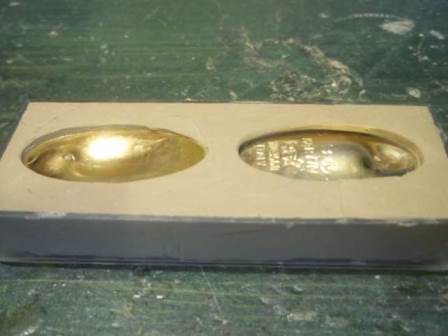

adesso mettiamo le due palette MARTIN schiacciandole circa un paio di millimetri sotto il livello del bordo del contenitore

3 fase:

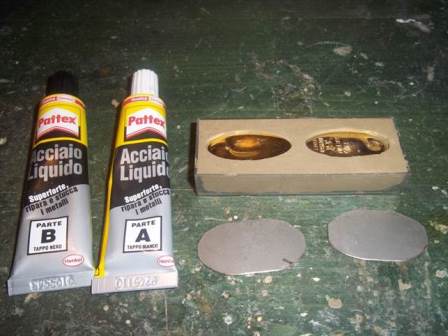

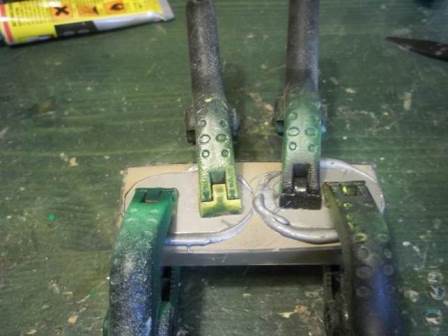

riempiamo le due palette con l'acciaio liquido oppure con la colla eposidica, applichiamo le due piastrine di spessore 1mm e stringiamo con dei morsetti,una volta asciugato la colla togliamo il tutto dal contenitore e puliamo i due stampi dallo stucco

4 fase :

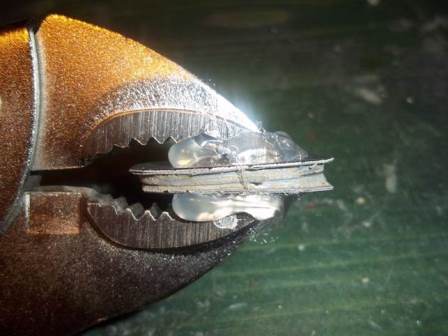

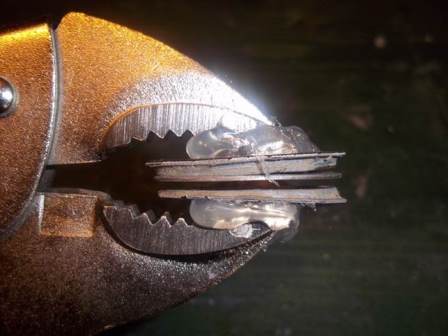

incolliamo con la pistola a caldo i due stampi provisori a una pinza autobloccante

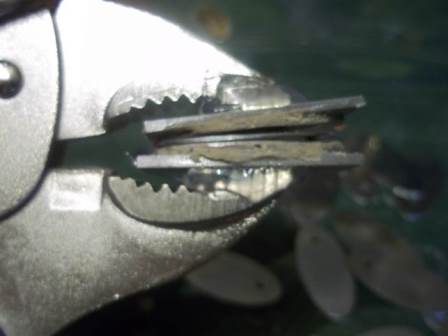

le due palette originali sono fatte di un materiale debole a confronto dell'acciaio inox, allora ho pensato di sostituirle con due in acciaio inox,inserisco il lamierino negli stampi e stringendo creo la paletta in acciaio inox,si ottiene una doppia piega leggera e con un'altra pinza autoblocante quella che uso per fare le bugnature per il lexan riprendo le due pieghe

ABBIAMO CREATO DUE PALETTE PIÙ SOLIDE, RIPETIAMO LA 1 E LA 2 FASE SOSTITUENDO LE PALETTE
NELLA 3 FASE SOSTITUIAMO LE DUE PIASTRINE CON QUELLE PIÙ SPESSE
NELLA 4 FASE INCOLLIAMO I DUE STAMPI DEFINITIVI AVENTI LE DUE PALETTE IN ACCIAIO INOX

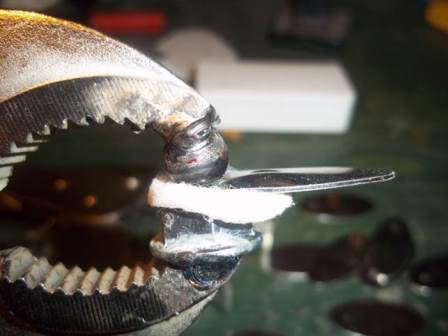

ora possiamo cominciare a creare le nostre palette,nella seconda pinza ho applicato un feltrino sopra il dado per non segnare la paletta

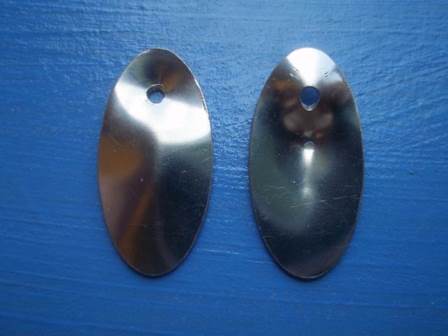

alla fine avrete questo risultato

finalmente ho finito, vi ringrazio per la pazienza

Spero vi possa essere utile e……buona p... ermanenza sul sito!
Per discussioni o approfondimenti sul sistema illustrato in questo articolo, vai al forum di autocostruzione
Oppure scrivete a :
varesotto64CHIOCCIOLAgmail.com (sostituire il testo con il simbolo)


Giuseppe Di Benedetto (Varesotto 64 sul forum)
